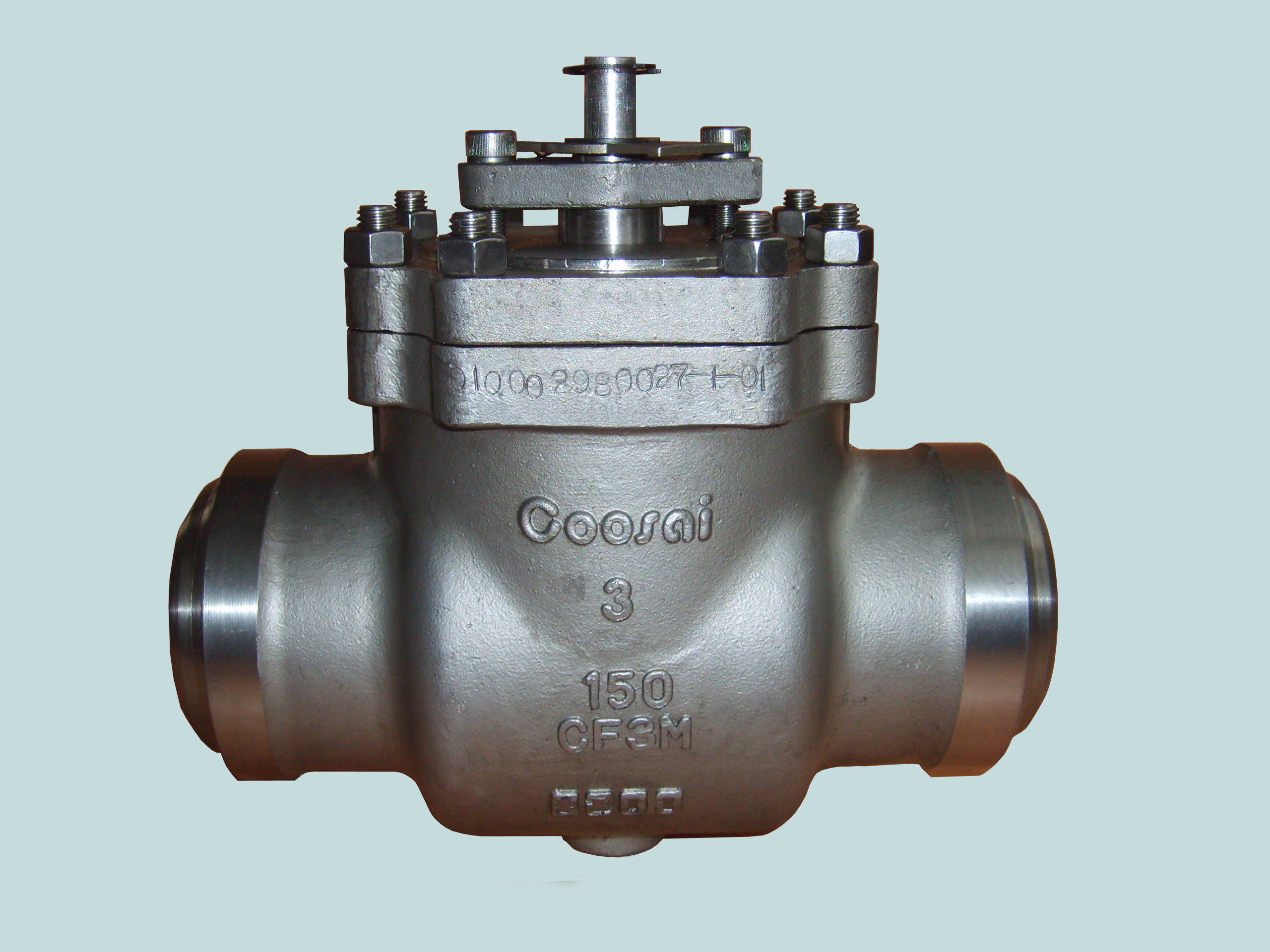

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Coosai
ได้รับการรับรอง: API6D,API607
หมายเลขรุ่น: SQ41F,SQ47F,SQ341F,SQ347F
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: 300USD
รายละเอียดการบรรจุ: กรณีโพลีวูด
เวลาการส่งมอบ: 2-15 สัปดาห์
สามารถในการผลิต: 20,000 ชิ้นต่อปี
ข้อมูลรายละเอียด
ขนาด: NPS 2" ถึง 48" ความดัน: 150 ปอนด์ถึง 2,500 ปอนด์
อุณหภูมิ: -196°C~610°C อุณหภูมิต่ำ อุณหภูมิปกติ และอุณหภูมิสูง ร่างและการปรับแต่ง: สแตนเลสเหล็กเหล็ก WCB,ASTM A105,ASTM A350 LF2,ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351
วัสดุที่นั่ง: PTFE, RPTFE, DEVLON, Molon, PEEK, เซตโลหะ การปิดผนึกร่างกายและก้าน: โอริง (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), ปะเก็นแผลเกลียว (316SS + กราไฟท์) การบรรจุ (กรา
การปฏิบัติงาน: ประแจ, คันโยก, กระปุกเกียร์, นิวเมติก, ไฮดรอลิก, ไฟฟ้า คุณสมบัติการออกแบบ: การโยน, การโกง, การเจาะเต็ม, การเจาะลด, ร่างรวม, วาล์วลูกกลอง 3 PC, การออกแบบทางด้าน, การออกแบบทางด้
แสงสูง:

150lb วาล์วเข้าด้านบน

,

วาล์วลูกบอล 48 นิ้ว

,

วาล์วลูกกลองกระบวนการลดกระบวนการกระบวนการลดกระบวนการ


รายละเอียดสินค้า

วาล์วลูกบอลทางเข้าบน, การบํารุงรักษาออนไลน์ง่าย, วาล์วลูกบอลร่างกายอินเทกรัล, การเปลี่ยนและซ่อมแซมออนไลน์, ลดการรั่วไหลภายนอก





ข้อมูลการออกแบบ

มาตรฐานการออกแบบ: API 6D,DIN3357-1, EN12516-1

มาตรฐานหน้าต่อหน้า: API6D, ASME B1610, DIN3202

มาตรฐานการเชื่อมต่อ: ASME B 165, ASME B1647, DIN 2543/4, ASME B 16.25

มาตรฐานการทดสอบและตรวจสอบ: API 6D, API 598

อุณหภูมิการทํางาน: -196 °C ~ 610 °C

ประเภทการเชื่อมต่อ: RF,RTJ,FF,BW.BSPT,NPT

สภาพแวดล้อมกรด: NACE MR0175



ลักษณะการออกแบบ

1: ช่องเต็มหรือช่องลด
2: โครงสร้างร่างกาย
3: โบล็อกและเลือดออกแบบคู่, การแยกตัวและเลือดออกแบบคู่ ((DIB-1&DIB-2)
4: การออกแบบที่ปลอดภัยต่อไฟ (API 607)
5: ระบบป้องกันการระเบิด
6: การออกแบบกันสแตตติก
7: การปลดล้างช่องตัวเอง
8: การทดสอบการปล่อยสารหลบหนี (ไม่จําเป็น)



ลูกถูกติดตั้งโดย trunnion และ stem สําหรับขนาด 4 ′′ & เล็ก ๆ น้อย ๆ



โบล็อคคู่และเลือด (DBB)

เมื่อลูกบอลอยู่ในตําแหน่งปิด แต่ละเก้าอี้จะปิดสื่อกระบวนการเป็นอิสระในเวลาเดียวกันระหว่างกระแสขึ้น / ลงและช่องส่วนของร่างกายมันทําให้การหลั่งเลือดความดันช่องที่ถูกจับ (DBB) ผ่านระบายน้ําและวาล์วอากาศ. ปรับล็อคคู่และการหลั่งเลือด ทําให้สามารถล้างวาล์วภายใต้ความดันและตรวจสอบว่าเก้าอี้ถูกต้องปิด

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 0

การแยกแยกสองครั้งและการหลั่งเลือด (DIB)

ที่นั่งที่มีอิทธิพลจากพิสตันคู่ ความดันปานกลาง ทั้งด้านบนและด้านล่าง และในช่องของร่างกาย สร้างแรงผลักดันที่ผลักดันวงแหวนที่นั่งต่อกับลูกบอลวาล์วที่มีอิทธิพลพิสตันคู่แหวนที่นั่งต้องการความผ่อนคลายความดันช่องเพื่อลดการสร้างความดันเกินในช่องร่างกาย.

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 1

การออกแบบที่ปลอดภัยต่อไฟ

วัลล์วลูกกลอง Coosai รับประกัน 100% ผ่านการทดสอบความปลอดภัยจากไฟ เพราะวัลล์วลูกกลอง Coosai ใช้การออกแบบปิดสองผ่าน O-ring seal และโลหะกราฟิตวัสดุที่ไม่ใช่โลหะ เช่น ซีลเก้าอี้ PTFEผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงผงที่นั่งโลหะจะเป็นเครื่องประปาโลหะโดยอัตโนมัติกับลูกกลมภายใต้การผลักดันของสปริง ซึ่งจะควบคุมอย่างมีประสิทธิภาพการรั่วไหลภายในและรั่วไหลภายนอกการออกแบบวาล์วตรงกับ API 607, API 6FA, BS 6755, JB / T 6899 และมาตรฐานอื่นๆ

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 2

สตางค์กันการระเบิด:

กระดานถูกทําแยกจากลูกบอลที่มีส่วนรวม T-ประเภทไหล่กลม, ยังคงโดย bland. ((แบบอื่น ๆ มีให้เลือกตามคําขอ)

อุปกรณ์ป้องกันสแตตติก:

สปริงบวกกับกรีฟิตประเภท anti-static อุปกรณ์ถูกนําไปใช้ระหว่างลูกบอล, stem, กรด flange และร่างกายเพื่อรักษาความต่อเนื่องไฟฟ้าระหว่างส่วนประกอบโลหะทั้งหมดและให้ความต้านทานต่ํากว่าความต้องการการบริการที่หนักที่สุด.

อุปกรณ์ฉีดไขมัน

สําหรับ DN150 (NPS 6) & ใหญ่กว่า กระดานและที่นั่งของวาล์วมีอุปกรณ์ฉีดไขมันปิดสําหรับ DN125 & เล็กกว่าเราสามารถให้อุปกรณ์ฉีดกรีสประปาตามความต้องการของลูกค้าเมื่อ O-ring ได้รับความเสียหายโดยอุบัติเหตุ โดยการฉีดสารประปา ปิดเพื่อป้องกันสื่อผ่านวงแหวนที่นั่งของวาล์วและกระดูกรั่ว

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 3

ตัวเลือกการปิด

ที่นั่งอ่อน: โลหะต่อ โลหะ O-Ring seal

โครงสร้างง่าย ปิดที่น่าเชื่อถือ ใช้กับอนุภาค ปิดที่น่าเชื่อถือ ทอร์คต่ํา ตอบสนองลูกค้า 'สูง

การใช้งานที่กว้างขวาง ราคาต่ํา สภาพสื่อ การปิดความน่าเชื่อถือและความต้องการทอร์คต่ํา

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 4



SQ41 วาล์วลูกกลองเข้าด้านบน

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 5



วัสดุของชิ้นส่วนหลัก

ไม่ ชื่อของอุปกรณ์เสริม วัสดุ ASTM
1 ร่างกาย A216 WCB/A105
2 ที่นั่ง แหวนยาง
3 วงแหวนที่นั่ง A182-F304
4 แหวนประทับ PTFE
5 ลูกบอล กราฟิต+F304
6 ราก A276 410
7 กาสเคิลปิด PTFE
8 กล่องซอง A216 WCB/A105
9 การบรรจุ กราฟิต
10 กระเพาะบรรจุ A216 WCB
11 สตูด A193 B7
12 เลเวอร์ A216 WCB
13 มะเขือเทศ A194 2H
14 สตูด A193 B7





หมายเหตุ: ส่วนใหญ่ของชุดซองและวัสดุของพื้นผิวการปิดต่างกันตามสภาพการทํางานที่แตกต่างกันและความต้องการพิเศษของลูกค้า

วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 6



ความดัน

(คลาส)

ขนาดเฉพาะ แฟลนจ์ การปั่นซอคเก็ต & การเชื่อมต่อเส้นใย

DN

(mm)

NPS

(ใน)

L D D1 D2 B f Z-Φ L1 NPT" d
150 15 1/2 108 90 60 44 10 2 4-16 138 1/2" 23
20 3/4 117 100 70 52 11 2 4-16 152 3/4" 28
25 1 127 110 79.5 57 12 2 4-16 165 1" 35
32 140 115 89 67 13.5 2 4-16 178 11⁄4" 43
40 165 125 98.5 73 15 2 4-16 190.5 1 1⁄2 นิ้ว 49
50 2 178 150 121 92 16.5 2 4-19 216 2 " 62
65 190.5 180 140 105 18 2 4-19 241 2 1⁄2 นิ้ว 74
80 3 203 190 152.5 127 19.5 2 4-19 282 3" 90
300 15 1/2 140 95 67 44 15 2 4-16 140 1/2" 23
20 3/4 152 115 83 52 16.5 2 4-19 152 3/4" 28
25 1 165 125 89 57 18 2 4-19 165 1" 35
32 178 135 98.5 67 19.5 2 4-19 178 11⁄4" 43
40 190.5 155 114.5 73 21.5 2 4-22 190.5 1 1⁄2 นิ้ว 49
50 2 216 165 127 92 23 2 8-19 216 2 " 62
65 241 190 149.5 105 26 2 8-22 241 2 1⁄2 นิ้ว 74
80 3 282 210 168.5 127 29 2 8-22 282 3" 90
600 15 1/2 165 95 67 44 21.5 7 4-16 165 1/2" 23
20 3/4 190.5 115 83 52 23 7 4-19 190.5 3/4" 28
25 1 216 125 89 57 24.5 7 4-19 216 1" 35
32 229 135 98.5 67 28 7 4-19 229 11⁄4" 43
40 241 155 114.5 73 29.5 7 4-22 241 1 1⁄2 นิ้ว 49
50 2 292 165 127 92 32.5 7 8-19 292 2 " 62
65 330 190 149.5 105 36 7 8-22 330 2 1⁄2 นิ้ว 74
80 3 356 210 168.5 127 39 7 8-22 356 3" 90





SQ347 SQ347 วาล์วลูกกลองเข้าด้านบน



วาล์วลูกกลองเข้าด้านบนร่างกายแบบบูรณาการ เพื่อลดการรั่วไหลภายนอก 7

ขนาดภายนอก

ความดัน

(คลาส)

กว้างนาม ขนาด
mm กรุงเทพ L D D1 D2 b f Z-φd
RF BW
150 150 6 559 559 280 241 216   2 8-φ22
200 8 660 660 343 298.5 270   2 8-φ22
250 10 787 787 407 362 324   2 12-φ25
300 12 838 838 483 432 381   2 12-φ25
350 14 889 889 534 476 412.8   2 12-φ29
400 16 991 991 597 540 470   2 16-φ29
450 18 1092 1092 635 578 533.4   2 16-φ32
500 20 1194 1194 699 635 584   2 20-φ32
600 24 1397 1397 813 749 692   2 20-φ35





ความดัน

(ประเภท)

กว้างนาม ขนาด
mm กรุงเทพ L D D1 D2 f Z-φd
RF RJ BW
300 150 6 559 559 559 318 270 216 2 12-φ22
200 8 660 660 660 381 330 270 2 12-φ25
250 10 787 787 787 445 387.4 324 2 16-φ29
300 12 838 838 838 521 450.8 381 2 16-φ32
350 14 889 889 889 584 514.4 412.8 2 20-φ32
400 16 991 991 991 648 571.5 470 2 20-φ35
450 18 1092 1092 1092 711 628.6 533.4 2 24-φ35
500 20 1194 1194 1194 775 685.8 584 2 24-φ35
600 24 1397 1397 1397 915 812.8 692 2 24-φ41



ความดัน

(ประเภท)



กว้างนาม

ขนาด
mm กรุงเทพ L D D1 D2 f Z-φd
RF RJ BW
600 150 6 559 562 559 356 292 216 7 12-φ29
200 8 660 664 660 420 349 270 7 12-φ32
250 10 787 791 787 508 432 324 7 16-φ35
300 12 838 841 838 559 489 381 7 20-φ35
350 14 889 891 889 603 527 413 7 20-φ38
400 16 991 994 991 686 603 470 7 20-φ41
450 18 1092 1095 1092 743 654 533 7 20-φ45
500 20 1194 1200 1194 813 724 584 7 24-φ45
600 24 1397 1406 1397 940 838 692 7 24-φ51





ความดัน

(ประเภท)

กว้างนาม ขนาด
mm กรุงเทพ L D D1 D2 f Z-φd
RF RJ BW
900 100 4 457 460 457 290 235 157 7 8-φ32
150 6 610 613 610 381 317.5 216 7 12-φ32
200 8 737 740 737 470 393.5 270 7 12-φ38
250 10 838 841 838 545 459.5 324 7 16-φ38
300 12 965 968 965 610 533.5 381 7 20-φ38
350 14 1029 1038 1029 640 559 413 7 20-φ41
400 16 1130 1140 1130 705 616 470 7 20-φ45
450 18 1219 1232 1219 785 686 533 7 20-φ51
500 20 1321 1334 1321 855 749.5 584 7 20-φ54
600 24 1549 1568 1549 1040 902 692 7 20-φ67



ความดัน

(ประเภท)

กว้างนาม ขนาด
mm กรุงเทพ L D D1 D2 f Z-φd
RF RJ BW
1500 100 4 546 549 546 310 241.5 157 7 8-φ35
150 6 705 711 705 395 317 216 7 12-φ38
200 8 832 841 832 485 393.5 270 7 12-φ45
250 10 991 1000 991 585 482.5 324 7 12-φ51
300 12 1130 1146 1130 675 517.5 381 7 16-φ54
350 14 1257 1276 1257 750 635 413 7 16-φ60
400 16 1384 1407 1384 825 705 470 7 16-φ67



ความดัน

(ประเภท)

กว้างนาม ขนาด
mm กรุงเทพ L D D1 D2 f Z-φd
RF RJ BW
2500 100 4 673 683 673 355 273 157 7 8-φ35
150 6 914 927 914 485 368.5 216 7 8-φ41
250 8 1022 1038 1022 550 438 270 7 12-φ54
300 10 1270 1292 1270 675 540 324 7 12φ67
300 12 1422 1445 1422 760 619 381 7 12-φ73
